5GHz无线产品CE认证射频测试项目

发布时间:2020-05-09 点击率:加载中...
5GHz频段是一个比2.4GHZ频率更高、开放的ISM频段,最近几年开始进入产品研发领域,它遵从于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301 893、EN 50385、EN 60950等国际标准,也是目前是有望代替2.4Ghz无线技术的技术之一。

5G产品CE认证涉及的典型测试要求有射频要求,EMC要求,安全要求等,其中常见的射频测试项目如下

1、中心频点测试
测试5Ghz的载频频点

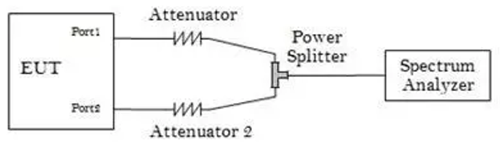

测试框图:如下图


测试限值:实际测试值与制造商标称的中心频点值相比,余量在±20ppm以内。


2、标称带宽和占用带宽测试
占用带宽即通信产品的整个信道发射出来的能量(功率)所占用的宽度。
测试限值:占用带宽相对于标称带宽的80%到100%之间。

3、射频输出功率和功率密度
测试限值:

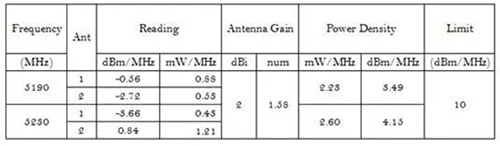

测试案例展示:

4、发射模式下的带外杂散

测试框图:

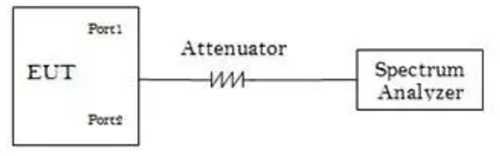

发射模式下的传导杂散测试框图如下图。

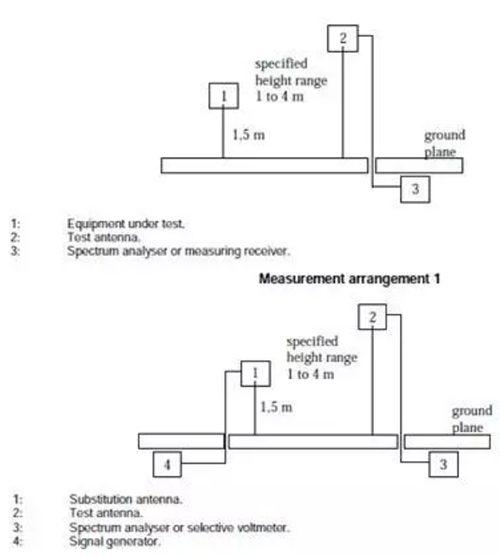

发射模式下的辐射杂散测试框图如下图。

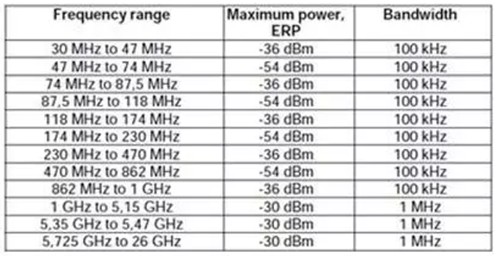

测试限值:

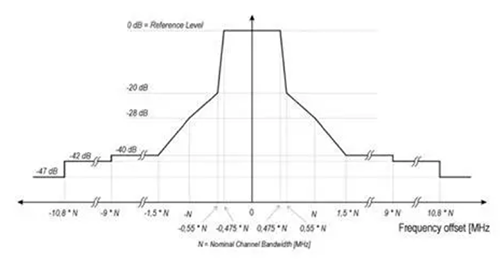

5、发射模式下的带内杂散

测试框图:见下图。
测试限值:

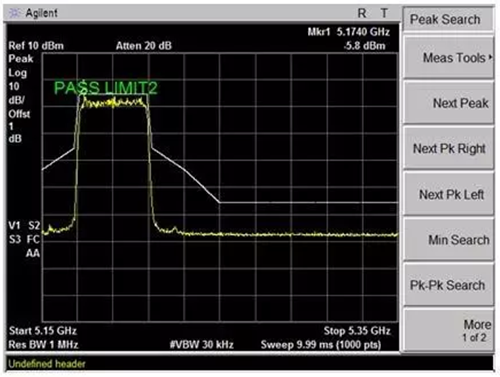

测试案例展示:在中心频点为5190MHz,产品在发射模式下杂散发射如下图:

6、接收模式下的辐射杂散

测试限值:


以上就是5G产品CE认证中常见射频测试项的主要内容。
