English
service@poce-cert.com
深圳市宝测达科技有限公司Shenzhen POCE Technology co.,Ltd
总部
电话：
Tel:86-755-29113252
Fax:86-755-29113135
邮箱：
Service@poce-cert.com
地址：
深圳市宝安区石岩塘头宏发科技园H区综合楼1楼
T.1-T.8试验程序
1. 电池(组)预处理充放电
2. 试验：高度模拟(T.1)
3. 试验：温度试验(T.2)
4. 试验：振动(T.3)
5. 试验：冲击(T.4)
6. 试验：外部短路(T.5)
7. 试验：撞击/挤压(T.6)
8. 试验：过度充电(T.7)
9. 试验：强制放电(T.8)
注：
1）小型电池(组)预处理充放电后按顺序进行试验T.1至T.5,试验T.6和T.8应使用未另外试验过的电池(组)。试验T.7可以使用原先在试验T.1至T.5中使用过的未损坏电池组进行，以便测试经过充放电的电池组。
2）T.7只适用于可充电电池组( Rechargeable battery)或充电单一电池电池组(Single cell battery）。
3）T.8只适用于单体电池(Single cell)
电池(组)数量和预处理条件

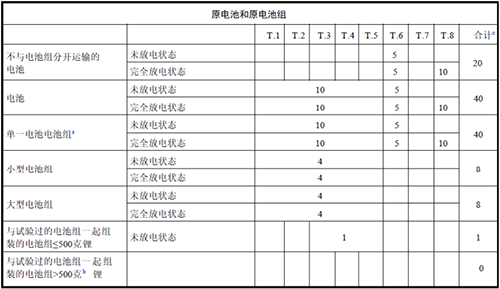

原电池和原电池组

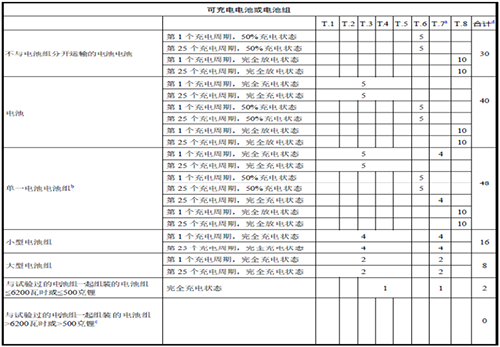

可充电锂离子电池或电池组
试验T.1：高度模拟
试验条件：
试验电池(组)在压力等于或低于11.6Kpa和环境
温度(20±5℃)下存放至少6小时。
试验要求：
1）无渗漏、无排气、无解体、无破裂和无起火。
2）电压百分比≥90%（电压的要求不适用于完全放电状态的试验电池和电池组)
试验T.2：温度试验
试验条件：
1)72±2℃/至少6小时(大型电池或电池组：至少12h)
2)-40±2℃/至少6小时(大型电池或电池组：至少12h)，
3)两者最大转换时间间隔：30mins。
4)重复进行，共完成10次。
5)试验完成后接着在环境温度(20±5℃)下存放24h。
试验要求：
1）无渗漏、无排气、无解体、无破裂和无起火。
2）电压百分比≥90%(电压的要求不适用于完全放电状态的试验电池和电池组。）
试验T.3：振动
波形：正旋波
对数扫频：7Hz--›200Hz--›7Hz，时间15mins;
振动方向：X,Y,Z三个互相垂直方向，每个方向重复12次共3hrs，其中一个振动方向必须与端面垂直。
1)电池和小型电池组：7Hz开始，保持1gn 的最大加速度，直到频率达到18 赫兹。然后将振幅保持在0.8 毫米(总偏移1.6 毫米)，并增加频率直到最大加速度达到8gn(频率约为50 赫兹)。将最大加速度保持在8gn 直到频率增加到200赫兹。
2)大型电池组：从7Hz开始，保持1gn的最大加速度，直到频率达到18 赫兹。然后将振幅保持在0.8 毫米(总偏移1.6 毫米)，并增加频率直到最大加速度达到2gn (频率约为25Hz)。将最大加速度保持在2gn直到频率增加到200 赫兹。
试验要求
1）无渗漏、无排气、无解体、无破裂和无起火。
2）电压百分比≥90%（电压的要求不适用于完全放电状态的试验电池和电池组。)
试验T.4：冲击
试验条件：
1)小型电池(组)最大加速度：150gn,脉冲持续时间:6ms,半正旋波或：
2)大型电池(组)最大加速度：50gn,脉冲持续时间:11ms,半正旋波。
3)冲击方向：在电池(组)三个互相垂直安装方向。
4)正负极方向各3次，共18次。
试验要求：
1）无渗漏、无排气、无解体、无破裂和无起火。
2）电压百分比≥90%（电压的要求不适用于完全放电状态的试验电池和电池组。
试验T.5：外部短路
试验条件：
1)环境温度:57±4℃。
2)电池(组)暴露时间：小型电池(组):至少6小时，大型电池(组)至少12小时。
3)短路电阻：总外部电阻<100mΩ。
4)短路时间：小型电池(组)外壳温度回到57±4℃后继续至少1小时，或：大型电池(组)外壳温度降幅达最高温升幅度的1/2且保持低于该数值。
试验要求：
1)电池(组)外壳温度不能超过170℃。)
2)试验过程中及试验后6小时内无解体、无破裂，无起火。
试验T.6：撞击/挤压
1)撞击：适用于直径≥18.0mm的圆柱形电池(例如:18650)。
试验条件：
1)钢棒直径(Ф):15.8±0.1mm,长度(L):≥60mm
2)重锤质量(m):9.1±0.1kg
3)撞击高度(H):610±25mm
4)撞击位置：钢棒和试样纵轴垂直交叉处

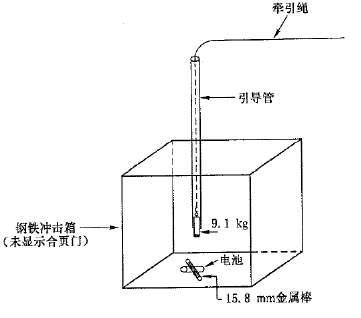

示意图：
2)挤压：适用于棱柱形、袋装、硬币/纽扣电池和直径<18.0mm，圆柱形电池(例如:软包装电池或14430圆柱形,CR2032扣式)。
试验条件：
1)两个平面之间挤压。
2)挤压速度：第一个接触点上大约为1.5cm/s
3)持续挤压直至出现下列三者情况之一即释放压力：
a.施加的力达到13KN±0.78KN；
b.电池电压下降至少100mV；
c.电池厚度变形达初始厚度50%或以上。

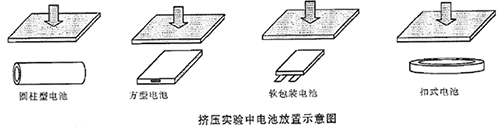

示意图：
撞击/挤压试验要求：
1)试验后电池外壳温度不超过170℃。
试验T.7：过度充电
试验对象:适用于可再充电电池组或可再充电单一电池电池组
试验条件：
1)环境温度：室温
2)充电电流：电池组制造商建议的最大持续充电电流*2倍
3)充电电压：
a)电池组制造商建议的充电电压≤18V时,最大充电电压*2
倍或者22伏,取两者中的较小者。
b)制造商建议的充电电压>18V时,最大充电电压*1.2倍。
4)充电时间：24H
试验要求：
试验过程中及试验后6小时内无解体、无起火。
试验T.8：强制放电
试验对象：原电池或充电电池(单体）
试验条件：
1)环境温度：室温
2)放电电流：电池制造商规定的最大放电电流
3)试验电池与12VDC电源,某一电阻负荷串联
4)放电时间(单位:h)=电池额定容量/放电电流

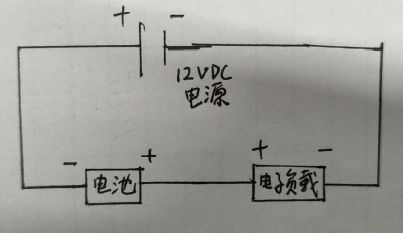

试验接线图:
试验要求电池在试验过程中和试验后7天内无解体无起火。
